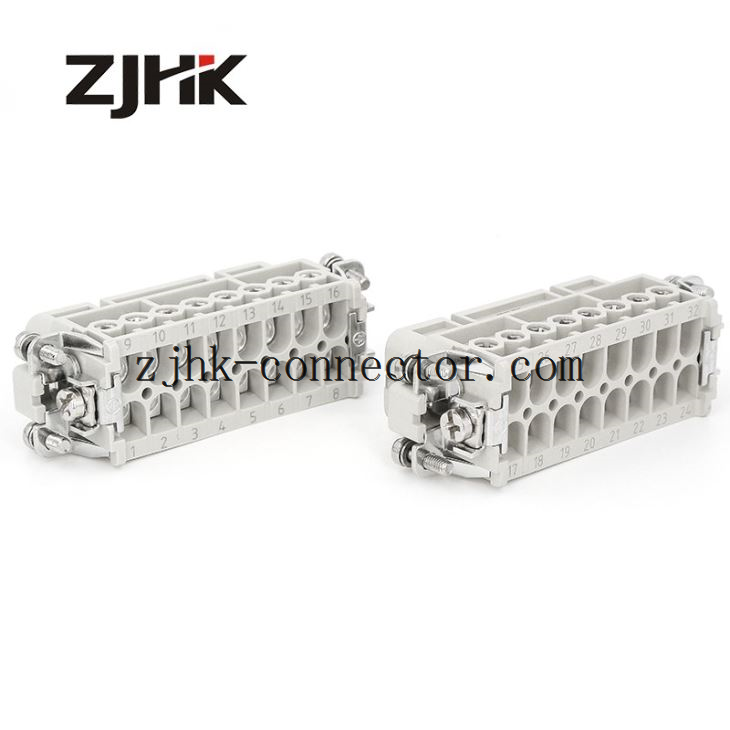

Inserta datos técnicos
Identificación | |
Categoría | Inserta |
Serie | DECIR AH |
Serie | |
Método de terminación | Tornillo |
Género | Macho femenino |
tamaño | 32 A |
Numero de contactos | 32 (1-16,17-32) |
Contacto PE | Sí |
Características técnicas | |
Sección transversal del conductor | 0,75 ... 2,5 mm² |
Corriente nominal | 16 A |
Tensión nominal | 250 V |
Tensión de impulso nominal | 4 kV |
Tensión nominal acc. a UL | 600 V |
Resistencia de aislamiento | ≥ 1010 Ω |
Temperatura límite | -40 ... +125 ° C |
Par de apriete | 0.5 Nm |
Ciclos de apareamiento | ≥ 500 veces (estándar) |
Propiedades materiales | |
Material (insertar) | Policarbonato |
Color (insertar) | Gris guijarro |
Material y superficie （contactos） | Aleación de cobre y plateado |
RoHS | conforme con exención |
Tamaño de embalaje | 1 |
País de origen | China |
Capacidad de carga actual:
Detalles de insertos:
Diseño ahogado:
¿Cuál es nuestra ventaja?
Campanas / carcasas estándar para conectores industriales.
caracteristicas:
· Campo de aplicación: para una excelente protección mecánica y eléctrica en entornos exigentes, por ejemplo, en las industrias del automóvil y la ingeniería mecánica, también para aplicaciones de control de procesos y regulación
· Característica distintiva: capuchas / carcasas con código de color gris (RAL 7037)
· Material de campanas / carcasas: aleación ligera fundida a presión
· Palancas de bloqueo: ZJHK-H-Easy Lock® Protección de entrada de cable Abrazadera de cable especial opcional para campanas con protección contra tirones, ajuste de cable con boca de campana y dispositivos anti-torsión
· Terminación innovadora ZJHK-H-Quick Lock® con tiempos de cableado reducidos
· No se requieren herramientas especiales
· Adecuado para todas las campanas y carcasas de metal y plástico de la serie H3 A
· Para corrientes de hasta 10 A
Compatibilidad de serie:
Los elementos H-Snap® son compatibles con los insertos estándar y los conectores de bloque de terminales de la siguiente serie (denominada serie HB de la siguiente manera):
· HD®, 40 y 64 pines
· H DD®
· HE® HD / DD
· H® EE
· H® EEE
· H® ES
· H® HsB
· H-Com®
· H-Modular®
PREGUNTAS MÁS FRECUENTES:
1. Antes usaba weidmuller, pero su número de pedido es diferente al suyo, ¿qué puedo hacer?
R: Al seleccionar el conector de servicio pesado, debemos elegir lo siguiente:
1) Tensión nominal y corriente
2) polos de conector
3) Elección de campana y tipo de carcasa
4) Accesorios (selección de prensaestopas)
Inserta explicación:
I. e: HE-016-Significa insertos masculinos de 16 polos en la serie HE.
Tipo de campanas y carcasas
yo. e: H16B-SE-2B-M25 significa una campana de entrada lateral con rosca M25 en la serie H16B.
Los productos de la compañía se empaquetan de manera predeterminada para paquetes individuales, si necesita el paquete general, infórmenos con anticipación.
Detalles del paquete:
¡Cualquier pregunta, no dude en contactarnos, 7 * 24 horas para usted!
