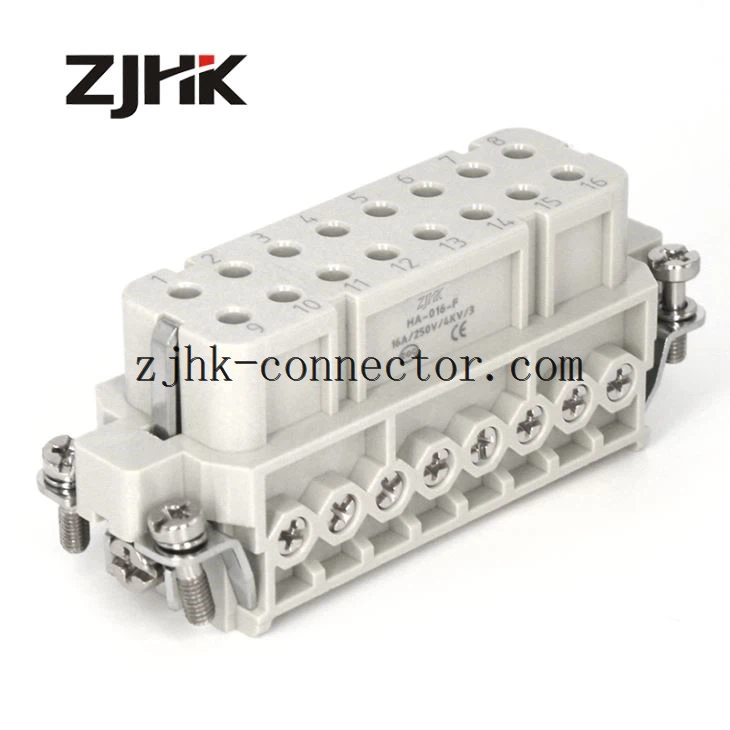

IGUAL QUE Han 16A-STI
Descripción rápida: Insertos, Terminación de tornillo, Macho, Policarbonato, RAL 7032 (gris piedra), Corriente nominal: 16A, Tamaño: 16 A, Contactos: 16
Número de pieza: 09 20 016 2612
Descripción rápida Sobre nosotros:
1) Ofrecemos una gama completa de conectores de servicio pesado, nuestros clientes pueden seleccionar los conectores correctos según sus requisitos
2) Nuestras carcasas e insertos son compatibles con todas las marcas famosas del mercado.
3) Proporcionamos varios tipos de conexión: terminación de tornillo, terminación de crimpado, terminación de abrazadera de jaula y el rango del cable llega a 4 mm2
4) Podemos hacer todo en una sola carcasa: señales, datos, energía y neumáticos intercalados
5) Nuestros conectores están listos para IP65 o IP68 con buenas superficies y sellos.
Inserta datos técnicos
Identificación | |
Categoría | Inserta |
Serie | DECIR AH |
Versión | |
Método de terminación | Terminación de tornillo |
Género | Macho femenino |
Talla | 16 A |
Numero de contactos | dieciséis |
Contacto PE | si |
Características técnicas | |
Sección transversal del conductor | 0,75 ... 2,5 mm² |
Corriente nominal | 16 A |
Tensión nominal | 250 V |
Tensión de impulso nominal | 4 kV |
Tensión nominal acc. a UL | 600 V |
Resistencia de aislamiento | ≥ 1010 Ω |
Temperatura límite | -40 ... +125 ° C |
Par de apriete | 0.5 Nm |
Ciclos de apareamiento | ≥ 500 veces |
Propiedades materiales | |
Material (insertar) | Policarbonato |
Color (insertar) | RAL 7032 (gris guijarro) |
Material y superficie （contactos） | Aleación de cobre y plateado |
RoHS | conforme con exención |
Tamaño de embalaje | 1 |
Peso neto | 64 g |
País de origen | China |
Partido:
Campana y carcasa - Serie H16A
Capucha: entrada lateral / entrada superior: está disponible una construcción alta para cables más grandes
Carcasa: mamparo / montaje en superficie / cable a cable
Palancas de bloqueo: doble en acero inoxidable o acero galvanizado
Cubiertas protectoras: cubierta de plástico o metal opcional
Hilo: PG16, PG21, / M20, M25

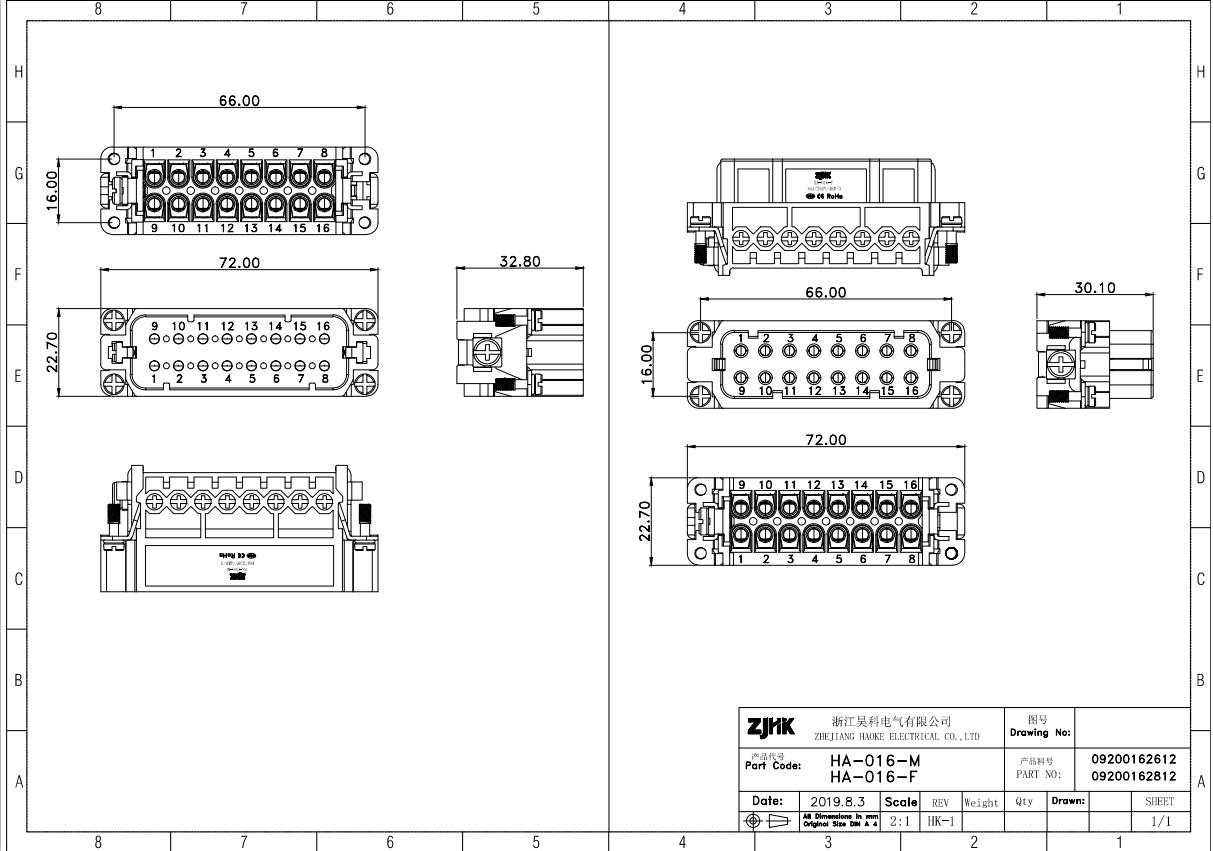

Diseño ahogado:
¿Cuál es nuestra ventaja?
PREGUNTAS MÁS FRECUENTES:
1. Antes usaba weidmuller, pero su número de pedido es diferente al suyo, ¿qué puedo hacer?
R: Al seleccionar el conector de servicio pesado, debemos elegir lo siguiente:
1) Tensión nominal y corriente
2) polos de conector
3) Elección de campana y tipo de carcasa
4) Accesorios (selección de prensaestopas)

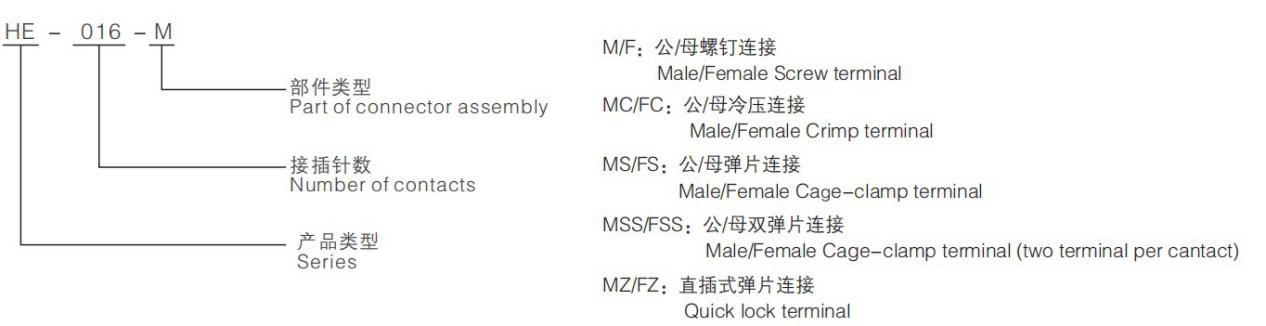

Inserta explicación:
I. e: HE-016-Significa insertos masculinos de 16 polos en la serie HE.

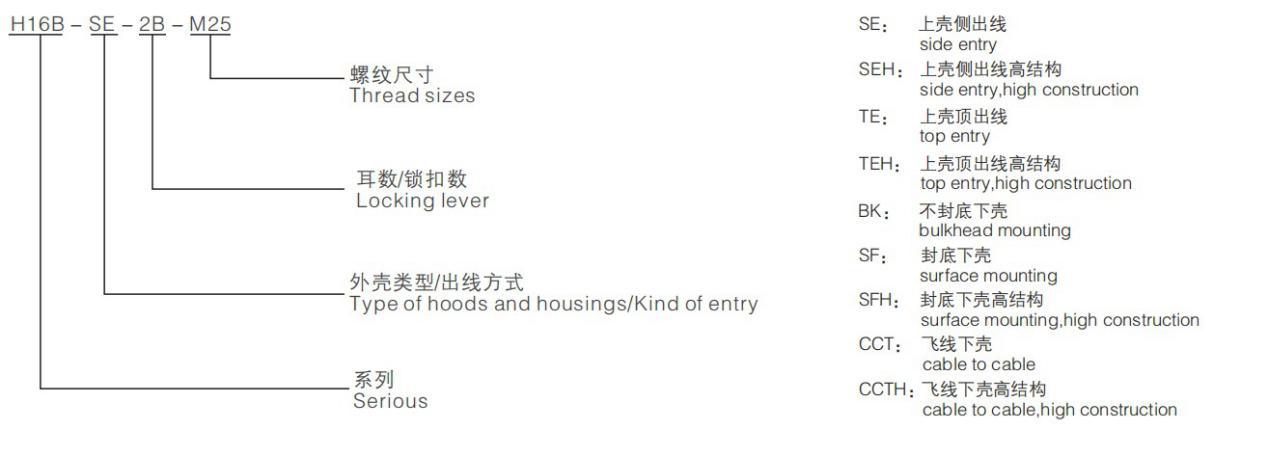

Tipo de campanas y carcasas
yo. e: H16B-SE-2B-M25 significa una campana de entrada lateral con rosca M25 en la serie H16B.
Los productos de la compañía se empaquetan de manera predeterminada para paquetes individuales, si necesita el paquete general, infórmenos con anticipación.
