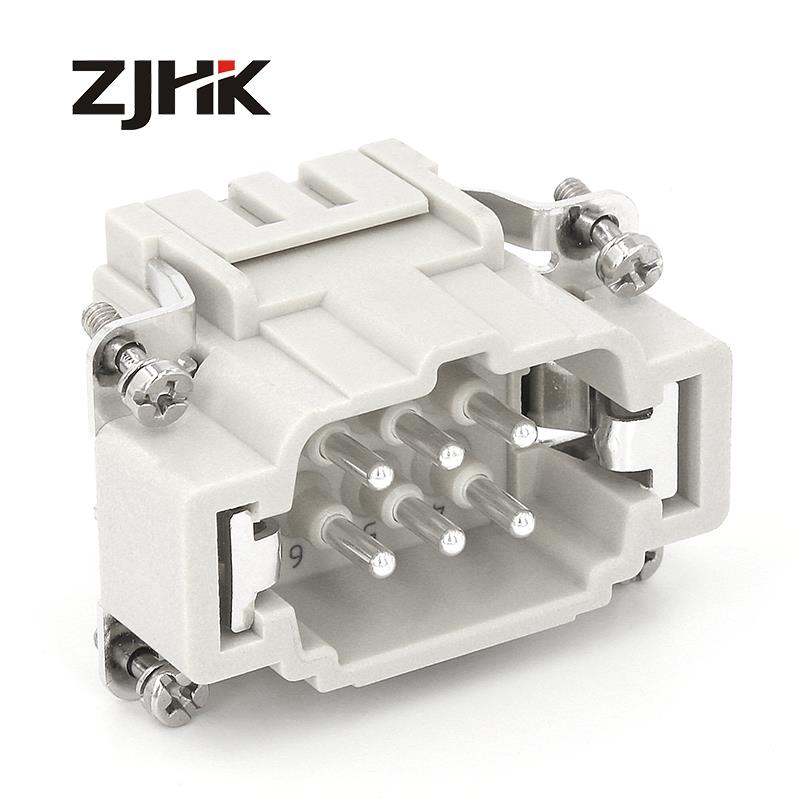

Reemplace el inserto Harting Han 6 ES-M & F
Insertos, Terminación con abrazadera de jaula, Macho, Policarbonato, RAL 7032 (gris guijarro), Corriente nominal: 16A, Tamaño: 6 B, Contactos: 6, Sección del conductor: 0.14 ... 2.5 mm², Aleación de cobre, Plateado
Datos técnicos
Identificación | |
Categoría | Inserta |
Serie | ÉL |
Versión | |
Método de terminación | Terminación de abrazadera de jaula |
Género | Macho femenino |
tamaño | 6B |
Alfiler | 6 pines |
Contacto PE | sí |
Sección transversal del conductor | 0,14 ... 2,5 mm² |
Sección transversal del conductor | AWG 26 ... AWG 14 |
Corriente nominal | 16A |
Tensión nominal | 500 V |
Temperatura límite | -40 ... +125 ° C |
Ciclos de apareamiento | ≥ 500 |
Material (insertar) | Policarbonato (SABIC) |
Material (contactos) | Aleación de cobre |
Superficie (contactos) | Plateado |
RoHS | conforme con exención |

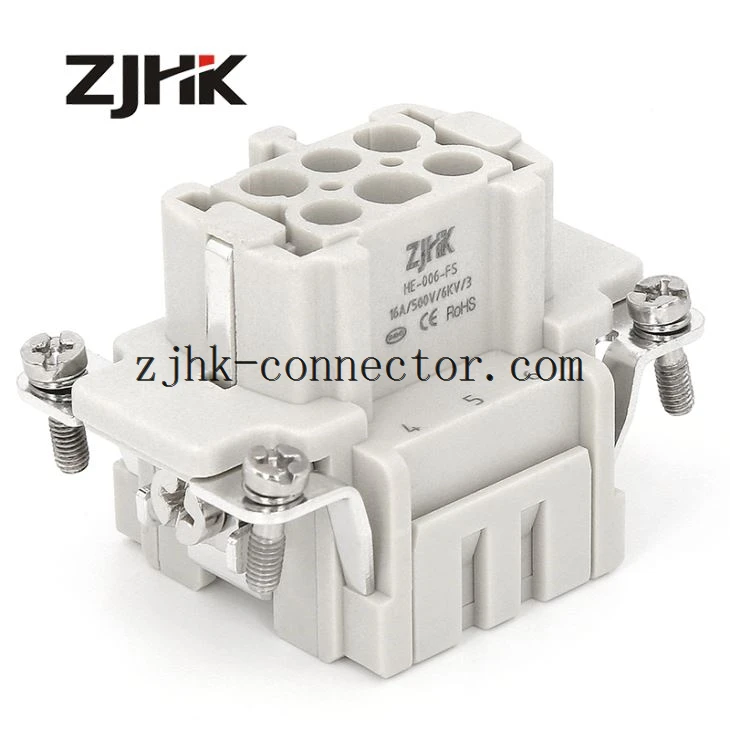

Detalles de insertos (macho y hembra)
Insertos de contacto de abrazadera de jaula

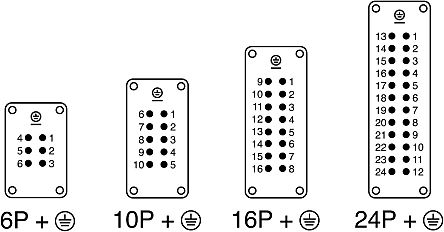

De Haoke, esta serie de insertos de contacto de abrazadera de jaula robustos son adecuados para la terminación de cables de 26-14awg (0.14 - 2.5mm²) y no requieren herramientas. Estos insertos de contacto de abrazadera de jaula son ideales para cuando se requiere una terminación rápida y simplista en aplicaciones de potencia de servicio pesado. Disponibles en 6 a 24 polos, tienen una clasificación de corriente de 16A y un voltaje de trabajo de 500V.
Aprobaciones
UL, CE, Rohs 3.0
Serie de abrazaderas de jaula HE 16A
Estos insertos HES están clasificados en 16A. Están diseñados para usarse con campanas y carcasas contenidas dentro de los rangos 5, 6, 7 y 8. Estas gamas de campanas y carcasas están asociadas a un identificador de número de 'Tamaño' específico de Haoke. Consulte la tabla de "compatibilidad" para obtener detalles sobre esta relación y los números de inventario de campanas y carcasas que son típicos de cada rango.
Advertencia
Estos conectores no deben estar acoplados o no acoplados bajo carga eléctrica. Los conectores del mismo tipo o diferentes dispuestos en una línea deben estar polarizados para evitar la posibilidad de una conexión incorrecta.
